TBR 시리즈 선형 로드 레일은 일반적인 롤링 가이드웨이로서 내부 강철 볼이 슬라이더와 가이드웨이 사이를 굴러가며 로드 플랫폼에 부드럽고 정밀한 선형 운동을 제공합니다. 기존 공작 기계 가이드웨이와 비교하여 마찰 계수를 원본의 1/50으로 줄여 시작 시 마찰을 크게 줄이고 비효율적인 변위를 효과적으로 방지하여-고정밀 피드 제어 및 정밀 위치 지정을 달성하고 장비의 안정적인 작동을 위한 견고한 기반을 구축합니다.

특징

매우-높은 위치 정확도

정밀 롤링 볼 롤링 덕분에 TBR 시리즈 리니어 가이드는 마찰을 크게 줄이고 동적 및 정적 마찰 차이를 거의 무시할 수 있으며 로드 플랫폼 이동이 매우 부드럽고 미크론 수준까지의 위치 정확도는 광학 렌즈 연삭, 전자 칩 제조 및 기타 탁월한 성능 분야에서 고정밀을 위한 정밀 가공 장비의 까다로운 요구를 충족할 수 있습니다.

뛰어난 내구성

롤링 마찰 모드는 가이드 레일의 마모를 기존 슬라이딩 가이드 레일보다 훨씬 낮게 만들어 마찰로 인한 표면 손상과 변형을 줄입니다. 특수 열처리 공정으로 강화된 고품질 강철에 더해, 고강도-고빈도 사용 환경에서도 -고정밀 작동을 장기간 유지할 수 있도록 장비 유지 관리 주기가 크게 연장되어 전체 사용 비용이 효과적으로 절감됩니다.

효율적인 운영 및 에너지 절약

마찰 계수가 매우 낮다는 것은 자동화된 생산 라인, 물류 분류 장비 및 기타 빈번하게 시작 및 중지되는 장비에서 로드 플랫폼 이동을 구동하는 데 아주 작은 추진력만 필요하다는 것을 의미합니다. 이는 빠른 실행 속도뿐만 아니라 에너지 소비를 크게 줄이고 장비의 전체 작동 효율성을 개선하여 효율적인 생산과 에너지 절약 및 소비 감소라는 윈윈 상황을 달성하기 위한 것입니다.{0}}

편리한 설치 및 유지 관리

가이드레일 구조는 컴팩트하고 합리적으로 설계되었으며 슬라이더와 가이드레일의 설치가 간단하고 표준공정에 따라 고정하여 신속하게 조립할 수 있습니다. 일상적인 유지 관리도 쉽고 편리합니다. 내장된 윤활 시스템을 통해 정기적으로 윤활유를 보충하면 복잡한 유지 관리 작업 없이 가이드 레일이 장기적으로 안정적인 작동을 보장할 수 있어 사용자가 많은 시간과 에너지를 절약할 수 있습니다.

제품 매개변수

모델			정격부하		무게		치수(mm)
단위	슬라이더	축 직경	동적 부하 C (N)	정적 하중 공동(N)	슬라이더 (kg)	길 C kg(/m)	D	h	H	E
TBR16S	TBR16UU	φ16	392	490	0.18	2.58	31	22.14	40	25
TBR20S	TBR20UU	φ20	784	1176	0.30	4.27	34	29.01	50	27.5
TBR25S	TBR25UU	φ25	1568	2352	0.60	5.9	41	31.97	60	32.5
TBR30S	TBR30UU	φ30	1764	2940	0.90	8.35	45.5	36.52	70	37.5

모델	치수(mm)

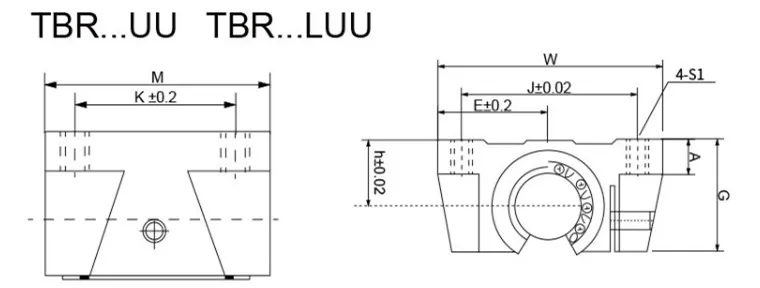

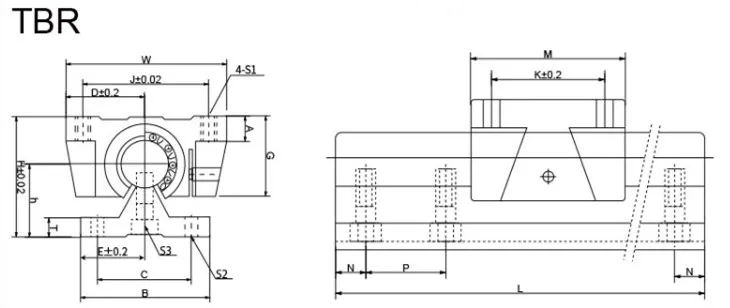

모델	W	G	A	B	T	M	S1	J	K	S2	C	S3	P
TBR16S	62	26	8	50	6	42	M5	50	30	φ5.5	37	M6	150
TBR20S	68	31	10	55	8	51	M6	54	37	φ5.5	40	M6	150
TBR25S	82	41	12	65	10	65	M8	65	50	φ6.6	45	M6	200
TBR30S	91	48	12	75	12	75	M8	75	60	φ6.6	55	M6	200

지원지정	샤프트 치수	동적 중국	공전 중국	(mm)									슬라이드 부시			무게 (kg)
지원지정	샤프트 치수	동적 중국	공전 중국	W	G	A	M	S1	J	K	E	h	지정	동적 중국	공전 중국	무게 (kg)
TBR16UU	φ16	392	490	62	26	8	42	M5	50	30	31	18	LM16UU-OP	392	490	0.18
TBR20UU	φ20	784	176	68	31	10	51	M6	54	37	34	21	LM20UU-OP	784	1176	0.30
TBR25UU	φ25	1568	2352	82	41	12	65	M8	65	50	41	28	LM25UU-OP	1568	2352	0.60
TBR30UU	φ30	1764	2940	91	48	12	75	M8	75	60	45.5	33.5	LM30UU-OP	1764	2940	0.90
TBR16LUU	φ16	780	980	62	26	8	85	M5	50	60	31	18	LM16LUU-OP	392	490	0.36

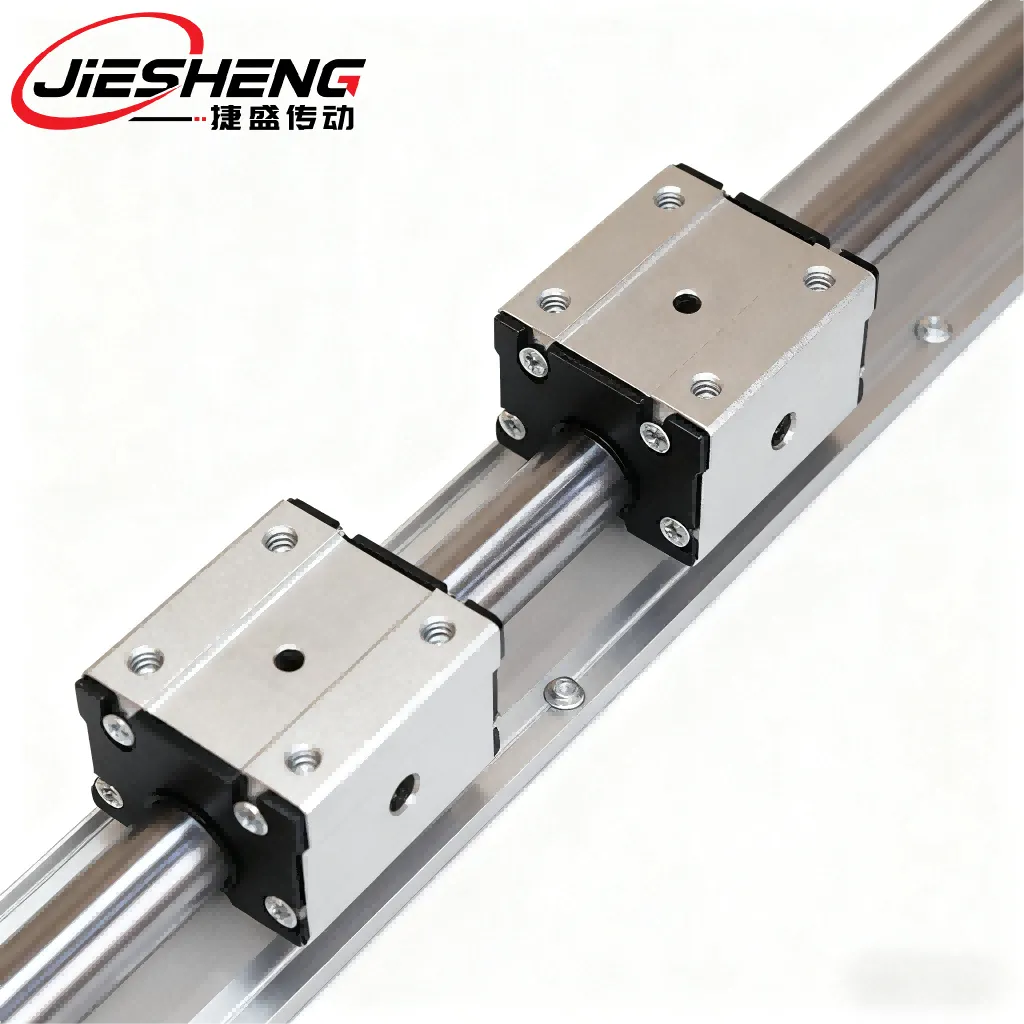

제품 디스플레이

응용 시나리오

TBR 선형 로드 레일 애플리케이션 시나리오

공작기계 부문

터렛 밀링 기계 및 갠트리 밀링 기계 작업대와 호환되며, G6-등급 정밀도로 공구 및 공작물 위치 제어가 가능합니다. 말더듬 및 정렬 불량을 방지하기 위해 선반 및 연삭기 스핀들 공급 시스템에 사용됩니다. 스파크 침식 기계 전극 이동 안내에 적응하여 미세 가공 요구 사항을 충족합니다.

산업 자동화 장비

모션 정확성을 보장하면서 에너지 소비를 줄이기 위해 산업용 로봇 팔 텔레스코픽 및 회전 조인트에 사용됩니다. 유지 관리 시간을 줄이기 위해 플라스틱 기계 금형 개폐 메커니즘에 적합합니다. 정확한 구성요소 정렬을 보장하기 위해 태양광 패널 조립 장비에 사용됩니다.

인쇄 및 포장 기계

프린터의 용지 이송 및 인쇄 실린더 이동과 같은 인쇄 기계 내; 식품 포장 기계의 밀봉 및 라벨링 작업과 같은 포장 기계에서 TBR 선형 가이드는 이러한 작업의 정밀도와 연속성을 보장하여 생산 효율성과 제품 품질을 향상시킵니다.

섬유기계

TBR 선형 가이드는 섬유 기계에서 다양한 기능을 수행합니다. 직기에서 셔틀 이동을 촉진하여 실 걸림을 최소화합니다. 직물 인쇄 및 염색 장비에 직물 장력 조정 가이드 제공; 패널 톱 및 대패 작업대와 같은 목공 기계의 치수 오류 제어.

의료 장비

예로는 진단 장비 및 재활 장비가 있습니다. 의료 테스트 장비 내에서 TBR 선형 가이드는 샘플 운반 및 프로브 위치 지정을 용이하게 하여 진단 정확도를 보장합니다. 런닝머신 및 치료용 침대와 같은 재활 기계에서는 움직이는 구성 요소에 대한 안정적인 지지와 안내를 제공합니다.

가정 및 사무실 애플리케이션

TBR 선형 가이드는 가정 및 사무실 환경에도 적용됩니다. 고급 가구의 서랍 러너 역할을 하며 상당한 하중을 견디면서 원활한 작동을 보장합니다. 슬라이딩 책장과 디스플레이 캐비닛 도어를 수용합니다. 프린터의 용지 공급 가이드와 복사기의 토너 카트리지 이동 메커니즘으로 작동하여 용지 걸림을 최소화합니다.

설치 및 유지 관리

TBR 시리즈 선형 로드 레일은 설치 및 유지 관리가 쉽습니다. 베이스의 허리- 모양 조정 구멍(10-15mm)을 철판으로 막아 평행도(±0.1mm/m)를 미세 조정할 수 있으며 베이스 표면을 연마할 필요가 없습니다. 슬라이더 노즐에 그리스(NLGI 등급 2 리튬 그리스)를 수동으로 주입하거나 자동으로 그리스(Φ4mm 오일 파이프)를 공급할 수 있으며 윤활 기간은 500시간 이상이며 조기 경고를 위한 그리스가 부족한 경우 저항이 30% 증가합니다. 동종 부품 간극은 0.005~0.01mm로, 교체 후 보정이 필요 없고, 유지 관리 시간이 30분/개 이하로 가동 중단 시간이 줄어듭니다.

제품 증거

선형 가이드 레일 제품 증거

생산 공정 및 장비

Jiesheng Transmission은 R&D, 제조, 판매 및 서비스 전반에 걸쳐 운영되는 자동 변속기 부품을 전문으로 하는 첨단 기술 기업입니다. '국가 첨단-기술 기업' 및 '전문화, 세련, 독특하고 혁신적인 SME' 등의 인증을 보유하고 있으며 중국 공작 기계 및 공구 제조업체 협회 롤링 기능 부품 부문의 회원입니다. 지속적으로 '계약-명예와 신용-가치 있는' 기업으로 인정받고 있는 이 회사는 전문적인 전문성을 통해 모든 선형 가이드 제품군의 품질을 보장합니다.

생산 공정 및 장비

전체 선형 가이드 제품군에 걸쳐 '고정밀, 저마찰 및 손쉬운 조립'이라는 이점을 실현하기 위해 Jiesheng Transmission은 전 세계적으로 첨단 생산 라인을 도입했습니다. 여기에는 리드 게이지, 정밀 프로필로미터, 이미징 시스템과 같은 검사 도구와 함께 고정밀 냉간 압연기, CNC 가이드/슬라이드 블록 연삭기, 열처리 장비, 터닝{2}}밀링 복합 머시닝 센터가 포함됩니다. 포괄적인 공정 제어를 통해 G6 등급의 가이드 정밀도와 HRC58-64의 핵심 부품 경도(예: 샤프트)를 보장하여 다양한 적용 요구 사항을 충족합니다.

FAQ

Q: 이 레일을 설치하는 것이 번거롭나요? 기술 인력이 제한되어 있어 설치가 두렵기 때문에 너무 복잡합니까?

A: 설치는 매우 간단합니다! TBR 가이드 레일의 구조는 매우 컴팩트하고 합리적으로 설계되었습니다. 표준 프로세스를 따르기만 하면 슬라이더와 가이드 레일이 고정되어 조립을 쉽게 완료할 수 있습니다. 특별한 전문 기술자가 필요하지 않으며 일반 숙련공이 작업할 수 있으므로 설치 시간과 인건비를 많이 절약할 수 있습니다.

Q: 우리는 3C 제품의 정밀 조립을 수행하고 있습니다. TBR 선형 가이드는 장비가 고속으로 작동할 때 부품을 정확하게 잡을 수 있도록 보장할 수 있습니까?

답: 물론이죠! TBR 선형 가이드는 마찰 계수가 매우 낮고 작동이 원활하며 미크론{0}} 수준의 위치 정확도를 제공합니다. 고속에서도 TBR 선형 가이드는 로드 플랫폼의 움직임을 정확하게 제어할 수 있어 장비가 부품을 정확하게 파악할 수 있어 3C 제품의 정밀 조립에 대한 속도와 정확성의 이중 요구 사항을 완전히 충족합니다.

Q: TBR 선형 가이드를 유지하는 방법은 무엇입니까?

A: 일일 유지 관리는 간단합니다. 정기적으로 오일 충전 구멍을 통해 특수 윤활제를 추가하고 슬라이딩 블록과 가이드 레일이 느슨해졌는지 확인하여 원활한 작동을 보장하십시오.
