장점
높은 정밀도
정밀 연삭 공정, 작은 피치 오류, 여유 공간을 제거하는 사전 조임 기술, 최대 ±0.003mm 이하의 반복 가능한 위치 결정 정확도로 정밀 장비의 요구 사항을 충족합니다.
01
긴 수명
합금강과 베어링강을 선택하고 열처리하여 경도를 강화했으며, 볼 순환 설계를 최적화했으며, 정상적인 작업 조건에서 20,000시간 이상의 작업 수명을 제공합니다.
02
저소음
작은 구름 마찰 계수, 부드러운 움직임, 맞춤 간격의 균일성을 보장하는 제조 정밀도, 우수한 윤활성.
03
저렴한 가격
대규모 생산, 강력한 다용성, 표준화된 배치 출력, 시장 공급은 높은 관세 없이도 비용을 절감하기에 충분합니다.
04
강성이 좋음
큰 직경의 나사, 최적화된 단면 형상, 강화된 비틀림 및 굽힘 저항, 동일한 하중 하에서 작은 변형으로 이동 정확도를 보호합니다.
05
제품정보
다양한 장비의 다양한 정밀도 요구 사항을 충족하기 위해 SFU 볼 스크류는 C3, C5 및 C7을 포함한 여러 등급을 포괄하는 광범위한 정확도 옵션을 제공합니다. 최고의 정확도를 요구하는 고정밀 장비의 경우 C3 등급을 권장합니다. 향상된 정밀도가 요구되는 중급 및 고급형 변속기 응용 분야의 경우 C5 등급은 정밀한 매칭을 제공합니다. 일반 정밀 시나리오에서 C7 재종은 다양한 요구 사항을 완벽하게 충족할 수 있는 비용 효율성과 실용성을 모두 제공하는 주류 솔루션 역할을 합니다.
SFU2505 및 SFU3210과 같은 인기 모델은 C7 정밀도를 핵심 사양으로 갖추고 있습니다. 정확도 성능은 정밀 기계의 미세 변위 제어 요구 사항을 완벽하게 충족하는 동시에 가공 공정 중 CNC 공작 기계의 이송 정확도 표준도 충족합니다. 이는 전송 오류가 가공 품질에 미치는 영향을 효과적으로 최소화하는 동시에 안정적인 장비 작동을 보장합니다.
|
제품명 |
SFU 볼 스크류 |
|
재료 |
합금강, 크롬-몰리브덴 합금강, 스테인레스강, 공구강, 고속도강. |
|
길이 |
길이는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다. |
|
응용 |
공작기계, 자동화 장비, 항공우주, 군수, 반도체 제조, 의료 장비, 정밀 측정 장비. |
|
서비스 |
제품은 도면이나 샘플에 따라 고객을 위해 제작될 수 있습니다. |
|
정밀등급 |
C3/C5/C7 |
|
제품 포장 |
고객의 요구 사항에 따라 상자 또는 나무 케이스에 비닐 봉투를 넣습니다. |
|
배달 시간 |
실제 운송 상황에 따라 다릅니다. |
사양 매개변수
|
단축 볼나사 너트 사양서(SFU 시리즈) |
|||||||||||||||
|
유형 |
치수 |
||||||||||||||
|
d |
I |
다 |
D |
A |
B |
L |
W |
X |
H |
Q |
N |
칼슘(kgf) |
코아(kgf) |
K(kgf/μm) |
|
|
SFU1204-4 |
12 |
4 |
2.381 |
24/22 |
40 |
10 |
40 |
32 |
4.5 |
30 |
/ |
4 |
593 |
1129 |
12.5 |
|
SFU1604-4 |
16 |
4 |
2.381 |
28 |
48 |
10 |
40 |
38 |
5.5 |
40 |
M6 |
4 |
629 |
1270 |
35 |
|
SFU1605-3 |
5 |
3.175 |
28 |
48 |
10 |
43 |
38 |
5.5 |
40 |
M6 |
3 |
765 |
1240 |
17 |
|
|
SFU1605-4 |
5 |
3.175 |
28 |
48 |
10 |
50 |
38 |
5.5 |
40 |
M6 |
4 |
780 |
1790 |
20 |
|
|
SFU1610-3/2 |
16/15 |
10 |
3.175 |
28 |
48 |
10 |
47 |
38 |
5.5 |
40 |
M6 |
3 |
721 |
1249 |
15 |
|
SFU2005-3 |
20 |
5 |
3.175 |
36 |
58 |
10 |
43 |
47 |
6.5 |
44 |
M6 |
3 |
860 |
1710 |
22 |
|
SFU2005-4 |
5 |
3.175 |
36 |
58 |
10 |
51 |
47 |
6.5 |
44 |
M6 |
4 |
1130 |
2380 |
25 |
|
|
SFU2010-3/2 |
10 |
3.175 |
36 |
58 |
10 |
47 |
47 |
6.5 |
44 |
M6 |
3 |
830 |
1680 |
20 |
|
|
SFU2505-3 |
25 |
5 |
3.175 |
40 |
63 |
10 |
43 |
51 |
6.5 |
48 |
M6 |
3 |
960 |
2300 |
32 |
|
SFU2505-4 |
5 |
3.175 |
40 |
63 |
10 |
51 |
51 |
6.5 |
48 |
M6 |
4 |
1280 |
3110 |
35 |
|
|
SFU2510-4 |
10 |
4.762 |
40 |
63 |
12 |
85 |
51 |
6.5 |
48 |
M6 |
4 |
1944 |
3877 |
33 |
|
|
SFU2510-4/2 |
10 |
3.175 |
40 |
63 |
10 |
54 |
51 |
6.5 |
48 |
M6 |
4 |
1150 |
2950 |
30 |
|
|
SFU3205-4 |
32 |
5 |
3.175 |
50 |
81 |
12 |
52 |
65 |
9 |
62 |
M6 |
4 |
1450 |
4150 |
40 |
|
SFU3206-4 |
6 |
3.175 |
50 |
81 |
12 |
57 |
65 |
9 |
62 |
M6 |
4 |
1720 |
4298 |
43 |
|
|
SFU3210-4 |
10 |
6.35 |
50 |
81 |
14 |
90 |
65 |
9 |
62 |
M6 |
4 |
3390 |
7170 |
45 |
|
|
SFU4005-4 |
40 |
5 |
3.175 |
63 |
93 |
14 |
55 |
78 |
9 |
70 |
M6 |
4 |
1610 |
5330 |
49 |
|
SFU4010-4 |
10 |
6.35 |
63 |
93 |
14 |
93 |
78 |
9 |
70 |
M6 |
4 |
3910 |
9520 |
55 |
|
|
SFU5005-4 |
50 |
5 |
5.175 |
75 |
110 |
15 |
55 |
93 |
11 |
85 |
M6 |
4 |
1730 |
6763 |
60 |
|
SFU5010-4 |
10 |
6.35 |
75 |
110 |
16 |
93 |
93 |
11 |
85 |
M6 |
4 |
4450 |
12500 |
65 |
|
|
SFU5020-4 |
20 |
7.144 |
75 |
110 |
16 |
138 |
93 |
11 |
85 |
M6 |
4 |
4644 |
14327 |
59.5 |
|
|
SFU5310-4 |
63 |
10 |
6.35 |
90 |
125 |
18 |
98 |
108 |
11 |
95 |
M6 |
4 |
5070 |
16600 |
80 |
|
SFU6320-4 |
20 |
9.525 |
95 |
135 |
20 |
149 |
115 |
13.5 |
100 |
M6 |
4 |
7573 |
29860 |
84.1 |
|
|
SFU8010-4 |
80 |
10 |
6.35 |
105 |
145 |
20 |
98 |
125 |
13.5 |
110 |
M6 |
4 |
5620 |
21300 |
90 |
|
SFU8010-5 |
10 |
6.35 |
105 |
145 |
22 |
118 |
125 |
13.5 |
110 |
M6 |
6 |
7810 |
31800 |
106 |
|
|
SFU8020-4 |
20 |
9.525 |
125 |
165 |
25 |
154 |
145 |
13.5 |
130 |
M6 |
4 |
8485 |
30895 |
108 |
|
|
SFU10020-4 |
100 |
20 |
9.525 |
150 |
202 |
30 |
180 |
170 |
17.5 |
155 |
M6 |
4 |
9420 |
39183 |
134 |
메모:테이블 옐로우는 왼손 나사와 함께 사용할 수 있습니다.
구조 설계
1. 핵심 구성 요소 및 원리:정밀하게 연마된 리드 스크류(나선형 홈), 맞춤형 너트(순환 채널) 및 고급 볼 베어링으로 구성됩니다. 볼은 홈 내에서 순환하여 나사 회전을 고정밀 직선 운동으로 변환합니다. 슬라이딩 마찰을 롤링 마찰로 대체하면 슬라이딩 시스템에 비해 에너지 소비가 30% 감소하여 90-95%의 전달 효율을 달성합니다.
2. 너트 디자인:
분할 유형:조정 가능한 예압을 갖춘 기존 모델;
통합형:통합된 4점 앵귤러 콘택트 베어링(25% 공간 절약), 15-20% 더 높은 볼 용량(더 큰 하중 지원), 30-40% 더 적은 부품 수(조립 단순화), 동심도가 특징입니다.<0.01mm, and noise levels 3-5dB lower than split types.

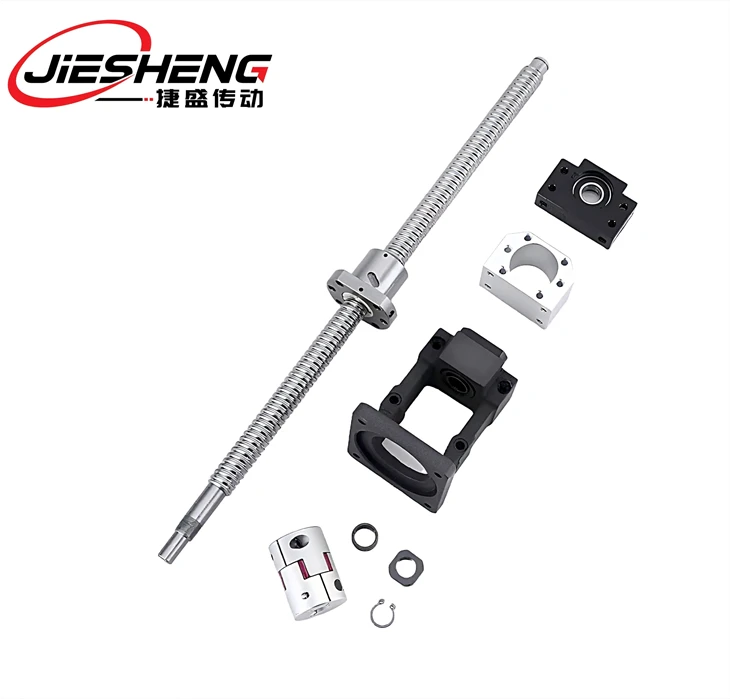

제품 사진
회사 프로필
Lishui Jiesheng Transmission Co., Ltd.는 2020년에 설립되었으며 부지 면적이 4,000평방미터가 넘습니다. 이 회사는 고정밀 선형 전송 시스템의 R&D, 생산 및 글로벌 판매를 전문으로 합니다. 볼 스크류, 선형 가이드 및 선형 모듈을 중심으로 당사의 제품 포트폴리오는 정밀 베어링, 드라이브 부품, 산업 자동화, 스마트 장비 및 신에너지 부문을 위한 맞춤형 시스템 통합 솔루션으로 확장됩니다. 우리는 효율적이고 안정적인 전송 기술 지원을 제공하기 위해 최선을 다하고 있습니다.
우리의 주소
절강성 리수이시 롄두구 다위안 거리 99호
전화 번호
+8613116375959
이메일
741097243@qq.com
FAQ
Q: 볼스크류 장착시 주의할 점은 무엇입니까?
A: 설치 중에 반경 방향 힘으로 인해 부품 변형이나 정밀도 손실이 발생하는 것을 방지하려면 리드 스크류와 가이드 레일 사이의 평행도 오류가 0.02mm/m 이하인지 확인하십시오. 너트 시트는 사양에 따라 예압을 가해야 하며(P2 예압 표준 권장) 그리스 도포 또는 오일 미스트 윤활 장치를 사용하여 정기적인 윤활 유지 관리를 수행해야 합니다.
